Dövme silme cihazları için güç kartıND-YAG / Q-SWITCH POWER
Q-Switch ND-YAG dövme silme ve karbon peeling cihazlarının güç kartıdır. Lambanın ihtiyaç duyduğu yüksek gerilim enerjisini hazırlar, tetikleme zamanlamasını yönetir ve cihaz kapandığında enerjiyi güvenle boşaltır.
220 V ACGiriş
100 µF / 1400 VDarbe kapasitörü
Şarj · simmer · tetiklemeİşlev
Açık çerçeve, OEMYapı
Ürün kabiliyeti
Sisteme entegre edilmek üzere tasarlanmış güç elektroniği.
Şarj, tetikleme ve güvenli boşaltma tek kartta.
ND-YAG ve Q-Switch ayrı ürünler değildir; aynı cihazın iki parçasıdır. Bu kart, dövme silme cihazının hem enerji hem de lamba tetikleme ihtiyacını birlikte karşılar.

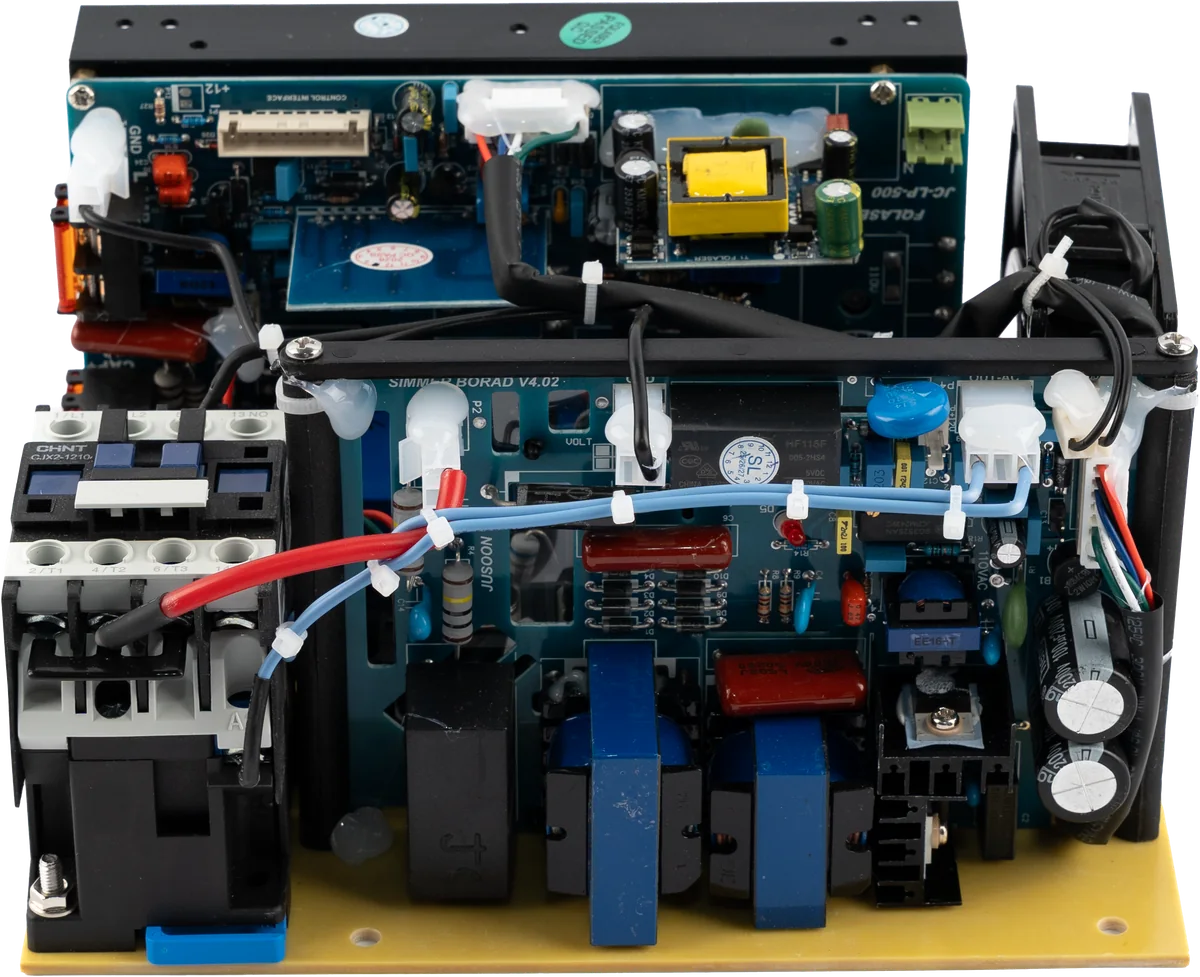

Açık çerçeve kart, üstten görünüm. Şarj katı, tetikleme devresi ve enerji yolunu yöneten kontaktör aynı şase üzerinde.
İç yapı

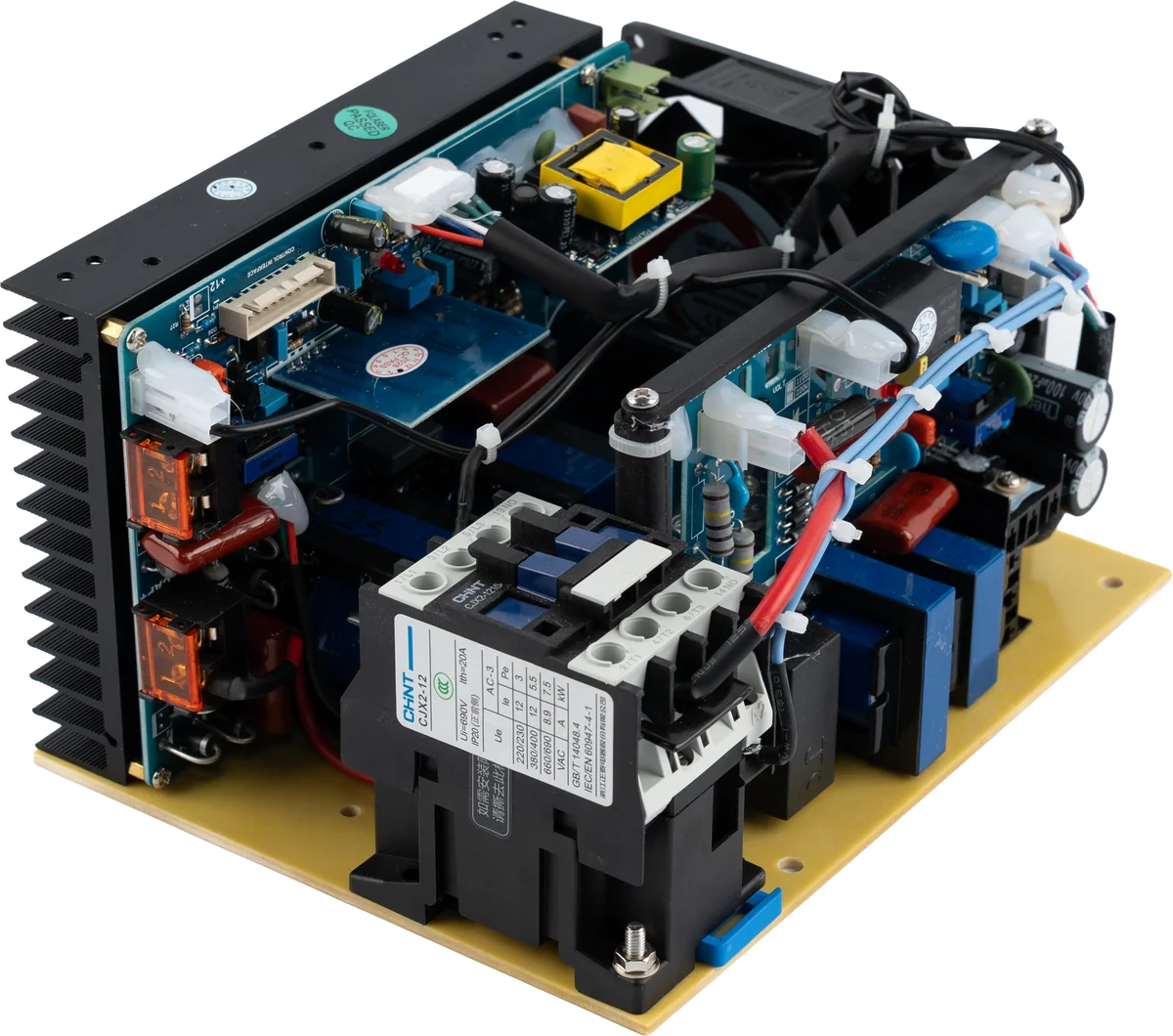

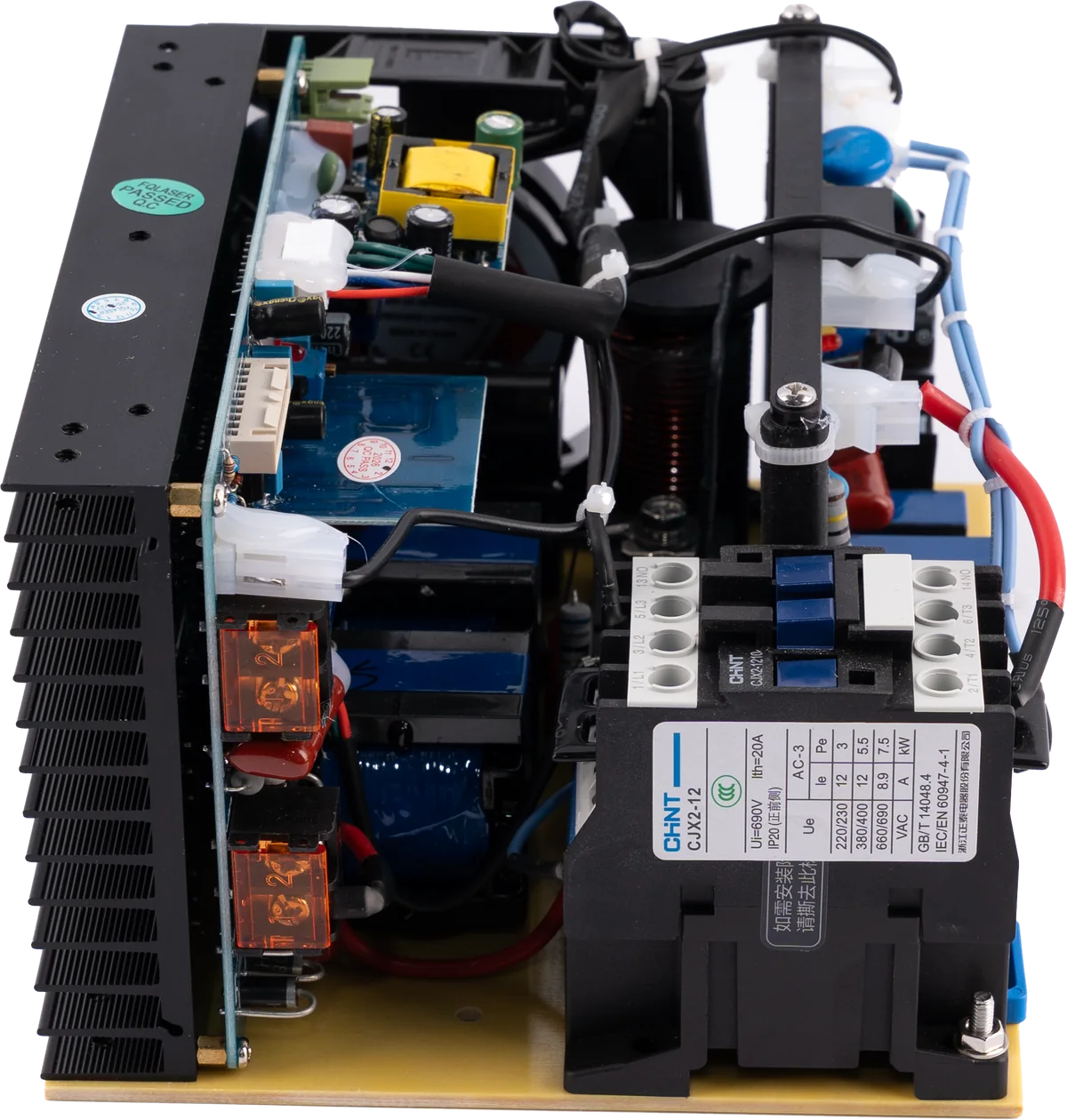

Gövdenin içinde ne var?
Fotoğraflar üretim hattından çıkan gerçek üniteye aittir.
Bağlantı ve terminaller
Sisteme nasıl bağlanır?
Kart açık çerçeve olarak teslim edilir; bağlantı yerleşimi cihazınızın iç tasarımına göre birlikte planlanır. Numaralar kart üzerindeki bağlantı bölgelerini gösterir; aşağıdaki bağlantı şemasındaki numaralarla aynıdır.
1234- Şebeke girişi (faz / nötr)220 V AC besleme. L ucuna faz (kahverengi), N ucuna nötr (mavi) bağlanır; iki uç ters bağlanmamalıdır. Kart açık çerçeve olduğu için koruyucu topraklama cihaz gövdesi üzerinden yapılır.
- Kontrol arayüzüCihaz kontrol kartıyla bağlantı. Şarj komutu, darbe enerjisi referansı, simmer, lamba tetikleme ve Q-switch zamanlaması bu hat üzerinden yürür; şarj ve hazır durumu aynı arayüzden geri okunur.
- Kapasitör bağlantısı (CAP+ / CAP−)Kartla birlikte verilen kapasitör bu uçlar üzerinden yüksek gerilime şarj edilir. Yüksek gerilim taşıyan bir bileşendir; servis öncesinde boşalmanın tamamlandığı cihaz seviyesinde doğrulanmalıdır.
- Başlık çıkışıBaşlığa giden anahtarlanan çıkış. Darbe anında kapasitör, bu uç ile ortak eksi uç üzerinden başlıktaki flaş lambaya boşalır.
Bağlantı şeması
Enerji ve tetikleme nasıl akıyor?
ND-YAG / Q-SWITCH POWER'ın cihaz içindeki yerini adım adım izleyin. Numaralar kart üzerindeki bağlantı bölgelerini gösterir.
1 / 5
Kontrol arayüzünde yürüyen işlevler
- Şarjyüksek gerilim şarj komutu
- Enerji referansıdarbe enerjisi seviyesi
- Simmerlamba iletken tutulur
- Lamba tetiklemedarbe tetikleme
- Q-switchdarbe zamanlaması
- Geri bildirimşarj ve hazır durumu
Şema, sistem entegrasyonunu anlatmak için basitleştirilmiştir; kartın iç devresini göstermez. Arayüz sinyalleri, kablo kesitleri, koruma elemanları ve nihai çalışma noktası lamba, kapasitör ve cihaz mimarisi doğrulandıktan sonra proje bazında tanımlanır.
Teknik yapı
ND-YAG / Q-SWITCH POWER teknik özellikler
Elektriksel değerler
- Giriş gerilimi
- 220 V AC · faz + nötr
- Giriş frekansı
- 50-60 Hz
- Darbe kapasitörü
- 100 µF ±%5 / 1400 V DC · film · 1 adet
- Darbe enerjisi
- 1400 V'ta ≤98 J (teorik üst sınır)
- Şarj gerilimi
- Kapasitör sınıfının altında, proje bazlı
- Yardımcı besleme
- İzole modül · +12 V DC kontrol rayı
Darbe ve tetikleme zinciri
- Tetikleme yapısı
- Simmer ve lamba tetikleme aynı kartta
- Simmer
- Lamba düşük akımda iletken tutulur
- Enerji ayarı
- Şarj gerilimiyle; enerji gerilimin karesiyle artar
- Enerji yolu
- Kontaktör · AC-3 12 A / 3 kW · IEC/EN 60947-4-1
- Kontrol arayüzü
- Şarj, enerji referansı, simmer, tetikleme, Q-switch
- Tekrarlama (cihaz)
- Uygulamada tipik 1-10 Hz
Güvenlik, soğutma ve OEM
- Kontrollü deşarj
- Kapanışta ve serviste enerji boşaltılır
- Soğutma
- Fanlı soğutucu blok
- Topraklama
- Cihaz gövdesi üzerinden, cihaz seviyesinde
- Q-switch sürücüsü
- Ayrı ünite; zamanlama karttan senkronlanır
- Teslim biçimi
- Açık çerçeve kart + kapasitör
- Belge kapsamı
- CE · EMC · LVD (TS EN 60335-1)
Bu tablodaki değerler üç kaynaktan gelir. Birincisi, üründe fiilen kullanılan bileşenlerin anma değerleri: darbe kapasitörü, enerji yolunu anahtarlayan kontaktör ve giriş sınıfı gibi. İkincisi, bu anma değerlerinden doğrudan hesaplanan büyüklükler: 100 µF'lık kapasitörün 1400 V'ta depoladığı enerji gibi. Kapasitörün elektrolitik değil film tip seçilmesi, tekrarlayan yüksek akımlı lamba deşarjına dayanması içindir. Üçüncüsü, "cihaz" diye işaretlenen satırlarda kartın beslediği Q-Switch ND-YAG cihazlarının tipik çalışma aralığı. ND-YAG / Q-SWITCH POWER için model bazlı kullanım kılavuzu ve test raporu henüz yayımlanmamıştır; garanti edilen çalışma noktası lamba, kapasitör ve cihaz mimarisi doğrulandıktan sonra proje bazında tanımlanır.
Entegrasyon
Cihaz mimarinize göre planlanır.
01
Lamba ve enerji eşleştirmesi
Lamba tipi, çalışma gerilimi, darbe enerjisi ve kapasitör birlikte değerlendirilir.
02
Zamanlama zinciri
Şarj, simmer, lamba tetikleme ve Q-switch zamanlaması cihaz kontrol sistemiyle uyumlu hale getirilir.
03
Güvenlik
Interlock, kontrollü deşarj, servis bekleme süresi, topraklama ve yüksek gerilim izolasyonu cihaz seviyesinde doğrulanır.
Model ailesi
ND-YAG / Q-SWITCH POWER ürün ailesi
Bu ürün tek yapılandırma olarak sunulur; çıkış değerleri cihaz mimarinize göre projelendirilir.
ND-YAG / Q-SWITCH POWER
Q-Switch ND-YAG dövme silme cihazları için tek güç kartı
OEM konfigürasyon
Lamba, kapasitör ve cihaz mimarisine göre projelendirme
Teslimat kapsamı

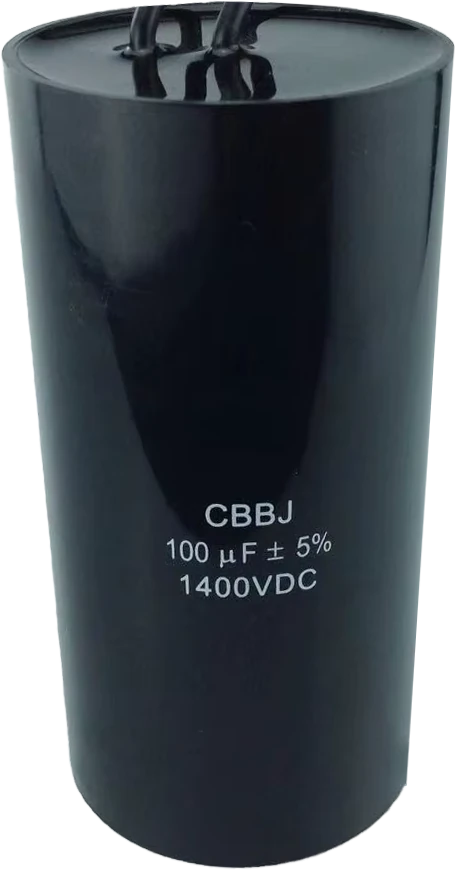

Kartla birlikte bir adet kapasitör verilir.
Lambanın darbesi için gereken enerji bu kapasitörde toplanır. Kart, kapasitörü kontrollü biçimde şarj eder ve tetikleme anında boşalmayı yönetir.
- Tip
- Film, darbeli deşarj tipi (CBBJ)
- Kapasite
- 100 µF ±%5
- Gerilim
- 1400 V DC
- Depoladığı enerji
- 1400 V'ta 98 J
- Adet
- 1 adet
Yüksek gerilim taşıyan bir bileşendir; cihaz içinde kontrol bölümünden ayrı, servis sırasında deşarjı kontrol edilebilecek biçimde yerleştirilmelidir.
Kalite ve dokümanlar
Doğrulanmış ürün belgeleri.
Belge kapsamı model ve konfigürasyona göre kontrol edilir. Güncel kopyalar talep üzerine paylaşılır.
Doğrulandı
CE uygunluk sertifikası
CE 2604010 · 08.04.2026 · geçerlilik 07.04.2027 · kapsam: EMT SLIM · SOHO, OMEGA, KARMINAX, KARMINAX-S1, KARMINAX-S2
Doğrulandı
EMC test raporu
AQS-EMU 2604006 · 43 sayfa · emisyon ve bağışıklık deneyleri geçti
Doğrulandı
LVD test raporu
AQS-2604007 · 15 sayfa · TS EN 60335-1 · TÜRKAK akrediteli laboratuvar
Doğrulandı
RoHS beyanı
A1800617 · 2011/65/EU ve 2015/863 kapsamında teknik dosya beyanı
Sık sorulanlar
Entegrasyondan önce en çok sorulanlar
Q-switch sürücüsü kartın üzerinde mi?
Hayır. Q-switch sürücüsü ayrı bir ünitedir; bu kart onun zamanlamasını senkronlar. Kartın üzerinde yüksek gerilim şarj devresi, simmer ve lamba tetikleme birlikte bulunur — yani enerji ve tetikleme için ayrı iki kart taşımanız gerekmez.
Cihaz kapandığında kondansatördeki enerji ne oluyor?
Kart kapanışta ve servis sırasında kontrollü deşarj yapar; enerji güvenle boşaltılır. Interlock, servis bekleme süresi, topraklama ve yüksek gerilim izolasyonu cihaz seviyesinde doğrulanır. Bu, yüksek gerilimle çalışan bir kartta en kritik güvenlik başlığıdır.
Simmer ayrı bir kart gerektiriyor mu?
Hayır. Simmer devresi de aynı kartın üzerindedir. Lamba düşük akımda iletken tutulduğu için darbe anındaki tetikleme kararlı ve tekrarlanabilir olur; bu hem atıştan atışa tutarlılığı hem de lamba ömrünü korur.
Darbe enerjisi ne kadar?
Darbe kondansatörü 100 µF ±%5 / 1400 V DC film tiptir; 1400 V'ta teorik üst sınır 98 J'dür. Gerçek şarj gerilimi kondansatör sınıfının altında ve proje bazlı belirlenir. Lamba tipi, çalışma gerilimi ve hedef darbe enerjisi birlikte değerlendirilir.
