Zayıflama ve kas çalıştırma cihazları için güç kartıEMS POWER
EMS ve HIFEM teknolojisiyle çalışan zayıflama ve kas geliştirme cihazlarının güç kartıdır. İki bobini birbirinden bağımsız sürer, puls programını uygular ve bobin sıcaklığını izler.
220 V ACGiriş
2 bağımsızKanal
80 µF / 2000 VDarbe kapasitörü
Açık çerçeve, OEMYapı
Ürün kabiliyeti
Sisteme entegre edilmek üzere tasarlanmış güç elektroniği.
İki bobin, birbirinden bağımsız kontrol.
EMS ve HIFEM cihazlarında kas kasılması, bobinin ürettiği manyetik alan darbeleriyle sağlanır. EMS POWER bu darbeleri üretir, iki kanalı ayrı ayrı yönetir ve bobin sıcaklığını cihaz kontrolüne bildirir. Kart açık çerçevedir; cihazın kendi gövdesine monte edilir.

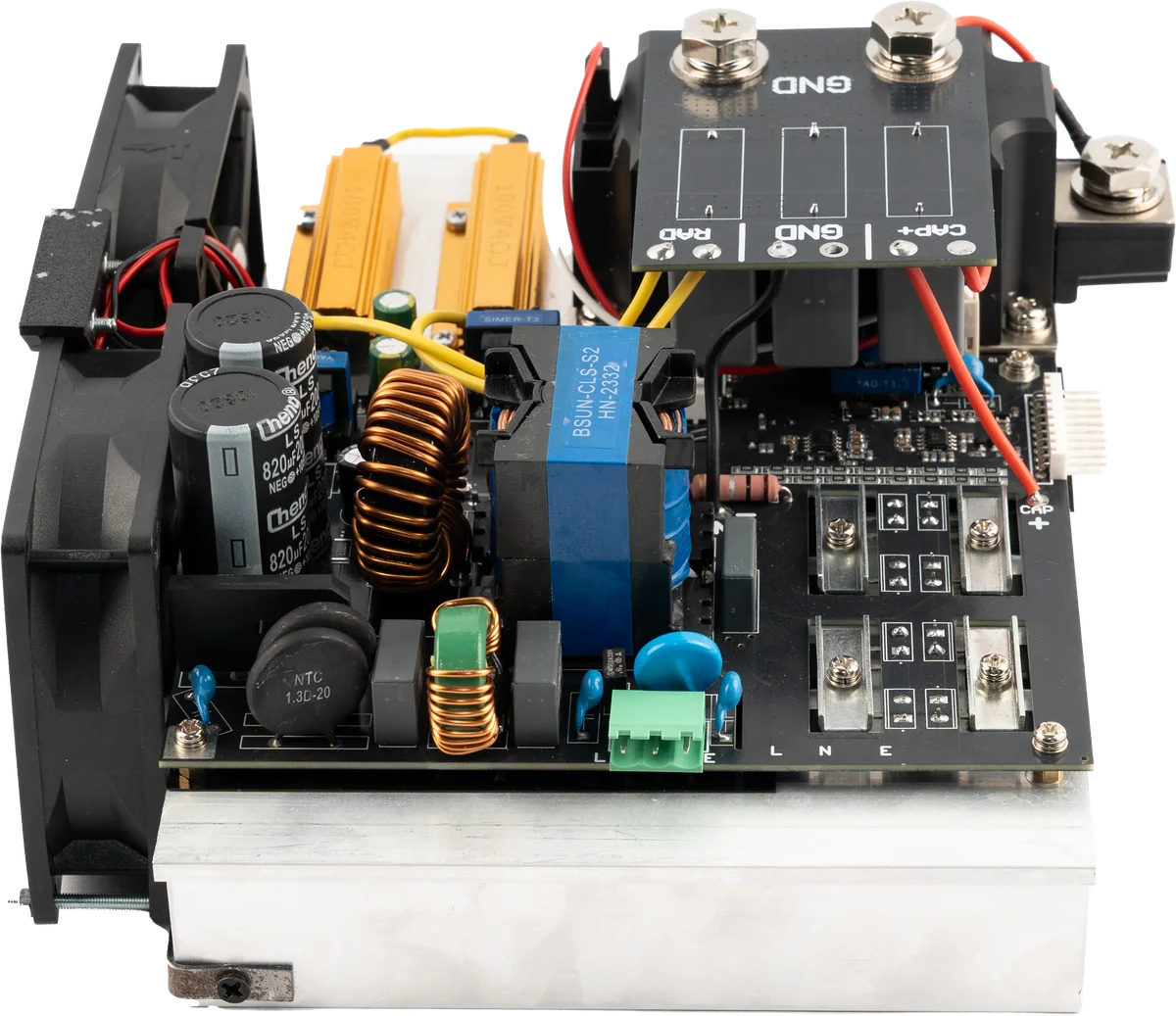

Açık çerçeve kart. Güç katı soğutucu blok üzerinde, iki kanalın çıkış terminalleri sağ tarafta.
İç yapı
Gövdenin içinde ne var?

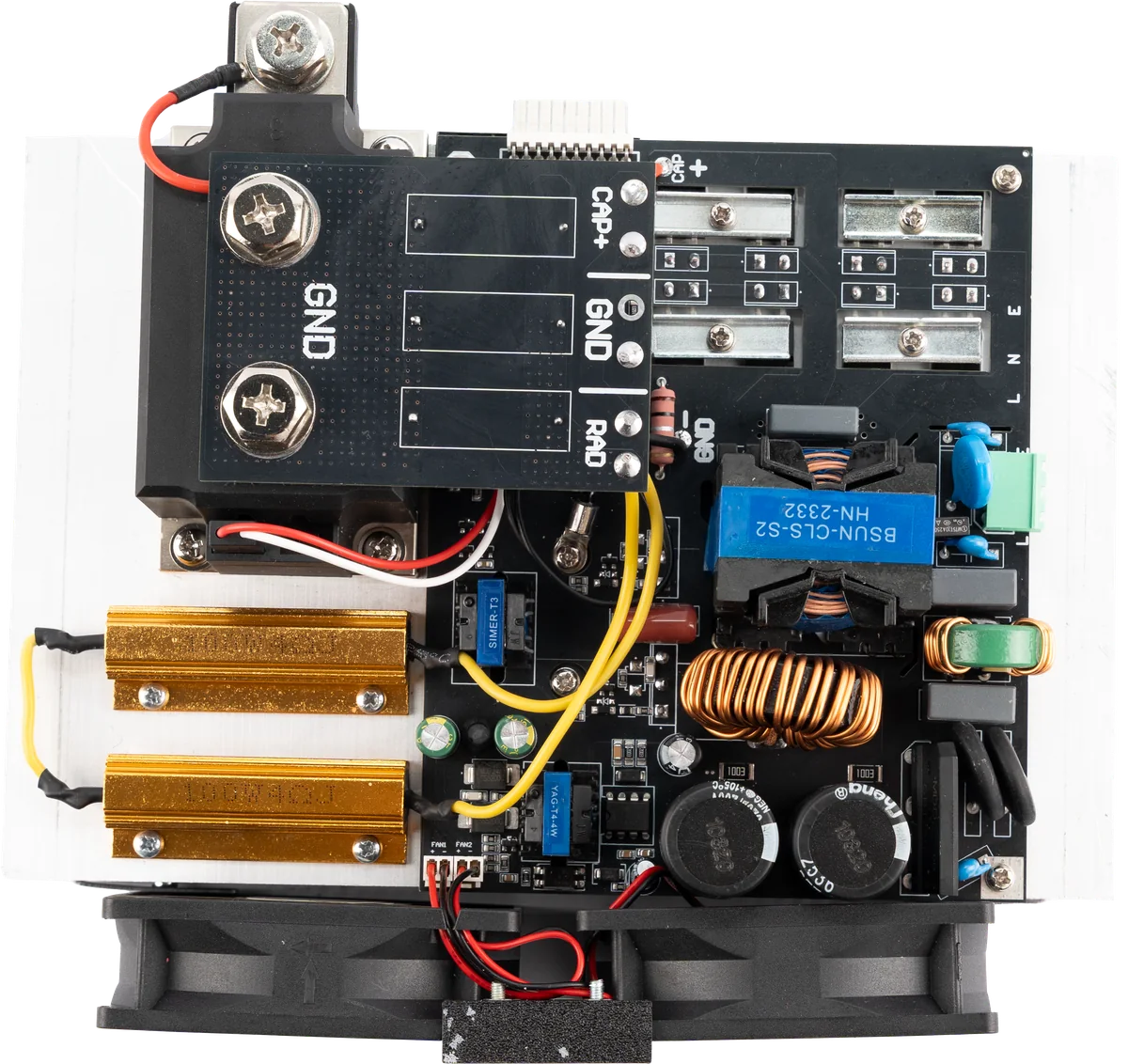

Fotoğraflar üretim hattından çıkan gerçek üniteye aittir.
Bağlantı ve terminaller
Sisteme nasıl bağlanır?
Kart açık çerçeve olarak teslim edilir; bağlantı yerleşimi cihazınızın iç tasarımına göre birlikte planlanır. Numaralar kart üzerindeki bağlantı bölgelerini gösterir; aşağıdaki bağlantı şemasındaki numaralarla aynıdır.
1234- Şebeke girişi (L / N / E)Kart 220 V AC ile beslenir. Koruyucu toprak (E) bağlantısı güvenli çalışma için zorunludur; kart açık çerçeve olduğu için topraklama sürekliliği cihaz gövdesi üzerinden, cihaz seviyesinde doğrulanır.
- Kontrol arayüzüCihaz kontrol kartıyla bağlantı. Puls programı, kanal seçimi ve uygulama şiddeti bu hat üzerinden verilir; bobin sıcaklığı ile hazır ve hata durumu aynı arayüzden geri okunur.
- Kapasitör bağlantısıPOWER ile birlikte verilen 80 µF / 2000 V DC film tip kapasitörün karta bağlandığı uç; şarj bu hat üzerinden yürür. Film tip kutupsuzdur, artı-eksi yönü yoktur.
- Başlık çıkışıBobin aparatının bağlandığı anahtarlanan çıkış. Darbe akımı bu uçlar üzerinden aktarılır; ikinci kanal aynı yapıyla bağlanır.
Bağlantı şeması
Darbe enerjisi bobine nasıl ulaşıyor?
EMS POWER'ın cihaz içindeki yerini adım adım izleyin. Numaralar kart üzerindeki bağlantı bölgelerini gösterir. Şemada tek kanal çizilmiştir; ikinci kanal aynı yapıyla bağlanır.
1 / 5
Kontrol arayüzünde yürüyen işlevler
- Puls programıdarbe süresi ve sıklığı
- Kanal seçimiiki kanal bağımsız
- Şiddetuygulama seviyesi
- Tetiklemedarbe komutu
- Sıcaklıkbobin sıcaklığı geri bildirimi
- Durumhazır ve hata bilgisi
Şema, sistem entegrasyonunu anlatmak için basitleştirilmiştir; kartın iç devresini göstermez. Arayüz sinyalleri, kablo kesitleri, koruma elemanları ve nihai çalışma noktası bobin, kapasitör ve cihaz mimarisi doğrulandıktan sonra proje bazında tanımlanır.
Teknik yapı
EMS POWER teknik özellikler
Elektriksel değerler
- Giriş gerilimi
- 220 V AC · L / N / E
- Giriş frekansı
- 50-60 Hz
- Darbe kapasitörü
- 80 µF / 2000 V DC · film (SH) · 1 adet
- Darbe enerjisi
- 2000 V'ta ≤160 J (teorik üst sınır)
- Kanal sayısı
- 2 bağımsız kanal
- Giriş katı
- EMI filtresi · NTC ile yumuşak yol alma
Darbe ve kontrol
- Çıkış yapısı
- Bobine rezonanslı kapasitör deşarjı
- Darbe süresi
- Bobine bağlı · 60-150 µH'de ≈ 220-350 µs
- Tepe akımı
- Aynı aralıkta ≈ 1,5-2,3 kA
- Şiddet ayarı
- Şarj gerilimiyle; enerji gerilimin karesiyle artar
- Termal izleme
- Bobin sıcaklığı geri bildirimi
- Tekrarlama (cihaz)
- Programa bağlı; ortalama şarj gücüyle sınırlı
Güvenlik, soğutma ve OEM
- Deşarj direnci
- 2 × 100 W · ayrı RAD ucu
- Soğutma
- Fanlı soğutucu blok · 2 fan çıkışı
- Bağlantılar
- CAP+ / GND vidalı bara · L / N / E klemens
- Topraklama
- Cihaz gövdesi üzerinden, cihaz seviyesinde
- Teslim biçimi
- Açık çerçeve kart + kapasitör
- Belge kapsamı
- CE · EMC · LVD (TS EN 60335-1)
Bu tablodaki değerler üç kaynaktan gelir. Birincisi, kart üzerinde fiilen kullanılan bileşenlerin anma değerleri: darbe kapasitörü, boşaltma dirençleri, giriş katı ve bağlantı yapısı gibi. İkincisi, bu anma değerlerinden hesaplanan büyüklükler: 80 µF'lık kapasitörün 2000 V'ta depoladığı enerji ile bobine rezonanslı deşarjda oluşan darbe süresi ve tepe akımı. Darbe süresi ve tepe akımı yalnızca karta değil bobine de bağlıdır; bu yüzden yaygın bir endüktans aralığı için verilmiştir — 114 µH'lik bir bobinde darbe, HIFEM uygulamalarında alışılmış olan 300 µs civarına oturur. Üçüncüsü, "cihaz" diye işaretlenen satırlar kartın beslediği EMS / HIFEM cihazlarının çalışma biçimini anlatır. EMS POWER için model bazlı kullanım kılavuzu ve test raporu henüz yayımlanmamıştır; garanti edilen çalışma noktası bobin, kapasitör ve cihaz mimarisi doğrulandıktan sonra proje bazında tanımlanır.
Entegrasyon
Cihaz mimarinize göre planlanır.
01
Bobin karakterizasyonu
Bobin endüktansı, direnç değeri, hedef alan şiddeti ve çalışma çevrimi teknik değerlendirmeye alınır.
02
Termal mimari
Bobin sıcaklık sensörleri, hava veya sıvı soğutma düzeni ve güvenli durdurma eşikleri cihazla birlikte planlanır.
03
Kontrol programı
Kanal çalışma sırası, puls programı, seans davranışı ve kullanıcı arayüzü komutları OEM yazılımına göre uyarlanır.
Model ailesi
EMS POWER ürün ailesi
Bu ürün tek yapılandırma olarak sunulur; çıkış değerleri cihaz mimarinize göre projelendirilir.
EMS POWER
Çift kanallı açık çerçeve güç kartı
OEM konfigürasyon
Bobin ve cihaz mimarisine göre projelendirme
Teslimat kapsamı

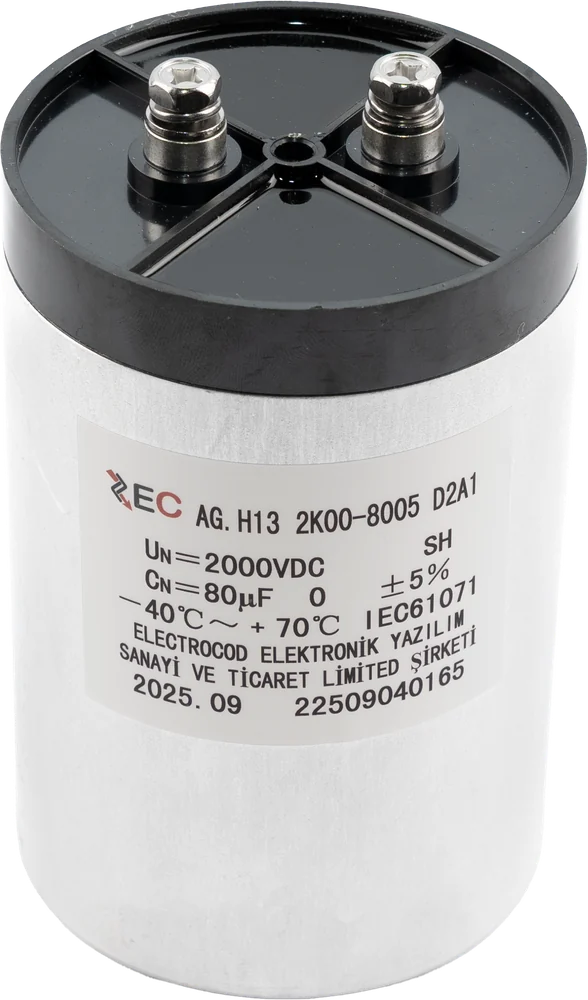

Kartla birlikte bir adet darbe kapasitörü verilir.
Bobini süren darbe enerjisi bu kapasitörde depolanır. Elektrolitik değil, yüksek gerilimli film tiptir; darbeli çalışmaya göre seçilmiştir ve ELECTROCOD spesifikasyonuyla üretilir.
- Tip
- Film, kendi kendini onaran (SH)
- Kapasite
- 80 µF ±%5
- Gerilim
- 2000 V DC
- Çalışma sıcaklığı
- −40 °C … +70 °C
- Standart
- IEC 61071
- Adet
- 1 adet
Etiket ELECTROCOD adına basılır; kapasitör kendi belirlediğimiz değerlerle tedarik edilir. Bobin endüktansı ve hedef darbe enerjisi değiştiğinde kapasite değeri proje bazında yeniden belirlenir.
Kalite ve dokümanlar
Doğrulanmış ürün belgeleri.
Belge kapsamı model ve konfigürasyona göre kontrol edilir. Güncel kopyalar talep üzerine paylaşılır.
Doğrulandı

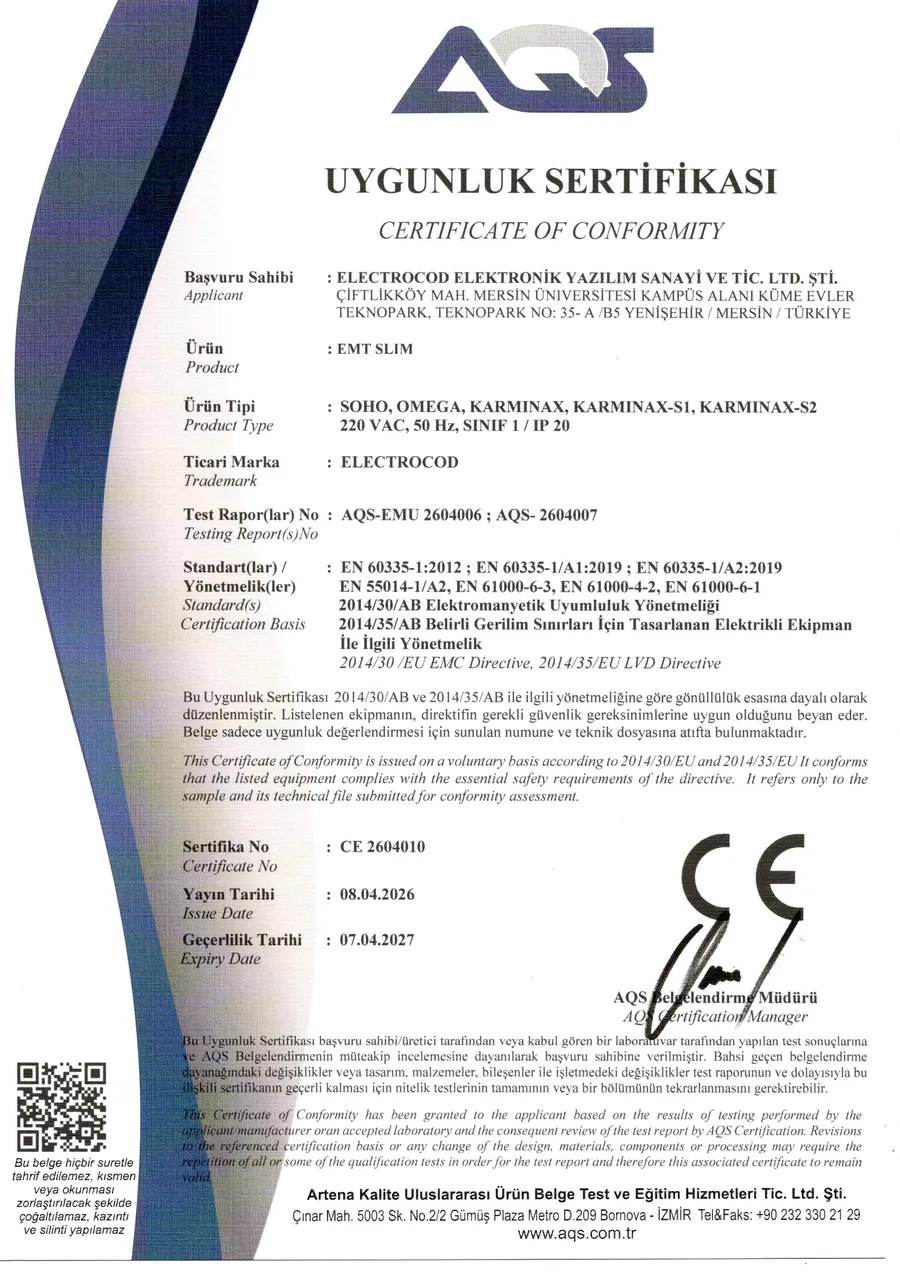

CE uygunluk sertifikası
CE 2604010 · 08.04.2026 · geçerlilik 07.04.2027 · kapsam: EMT SLIM · SOHO, OMEGA, KARMINAX, KARMINAX-S1, KARMINAX-S2
Doğrulandı

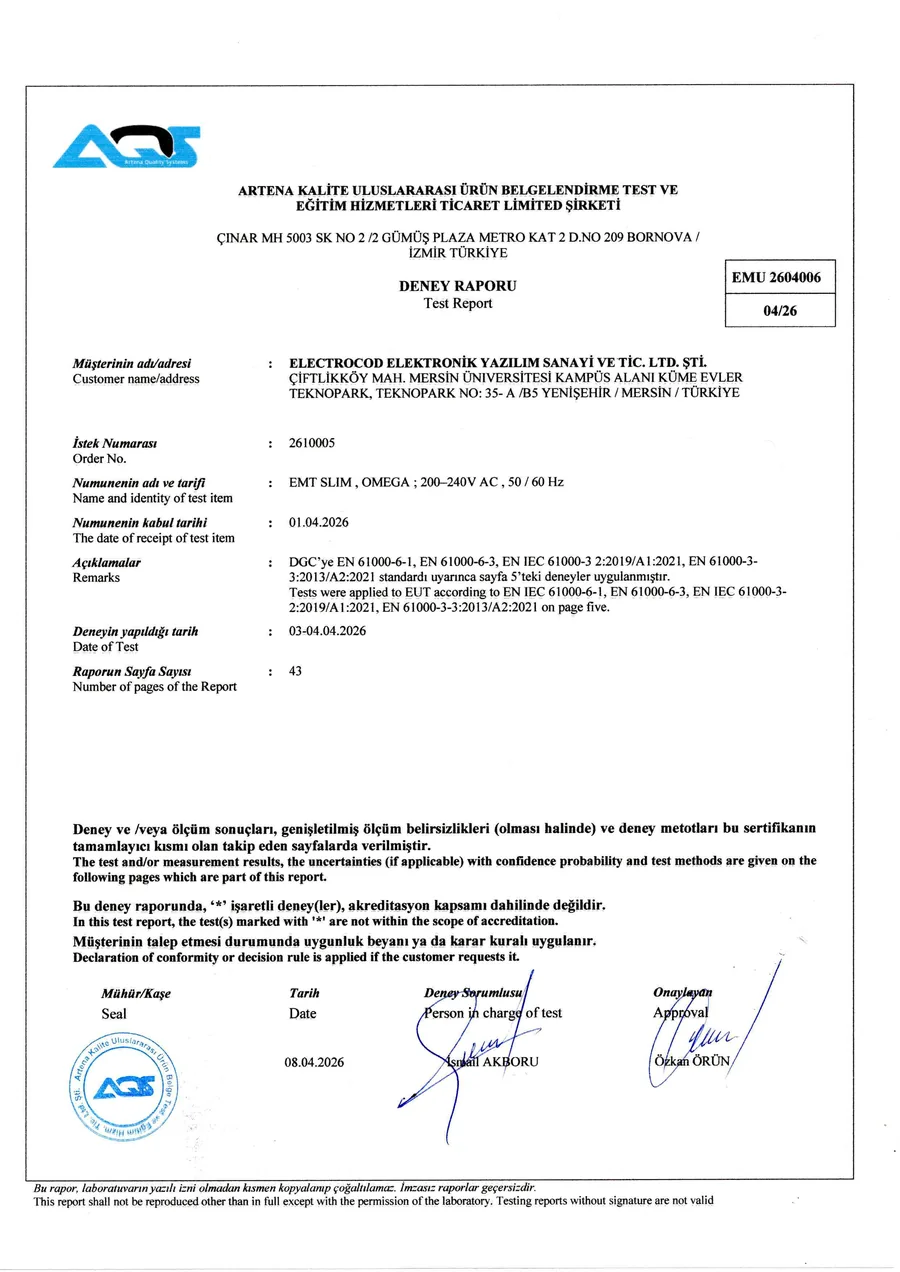

EMC test raporu
AQS-EMU 2604006 · 43 sayfa · emisyon ve bağışıklık deneyleri geçti
Doğrulandı

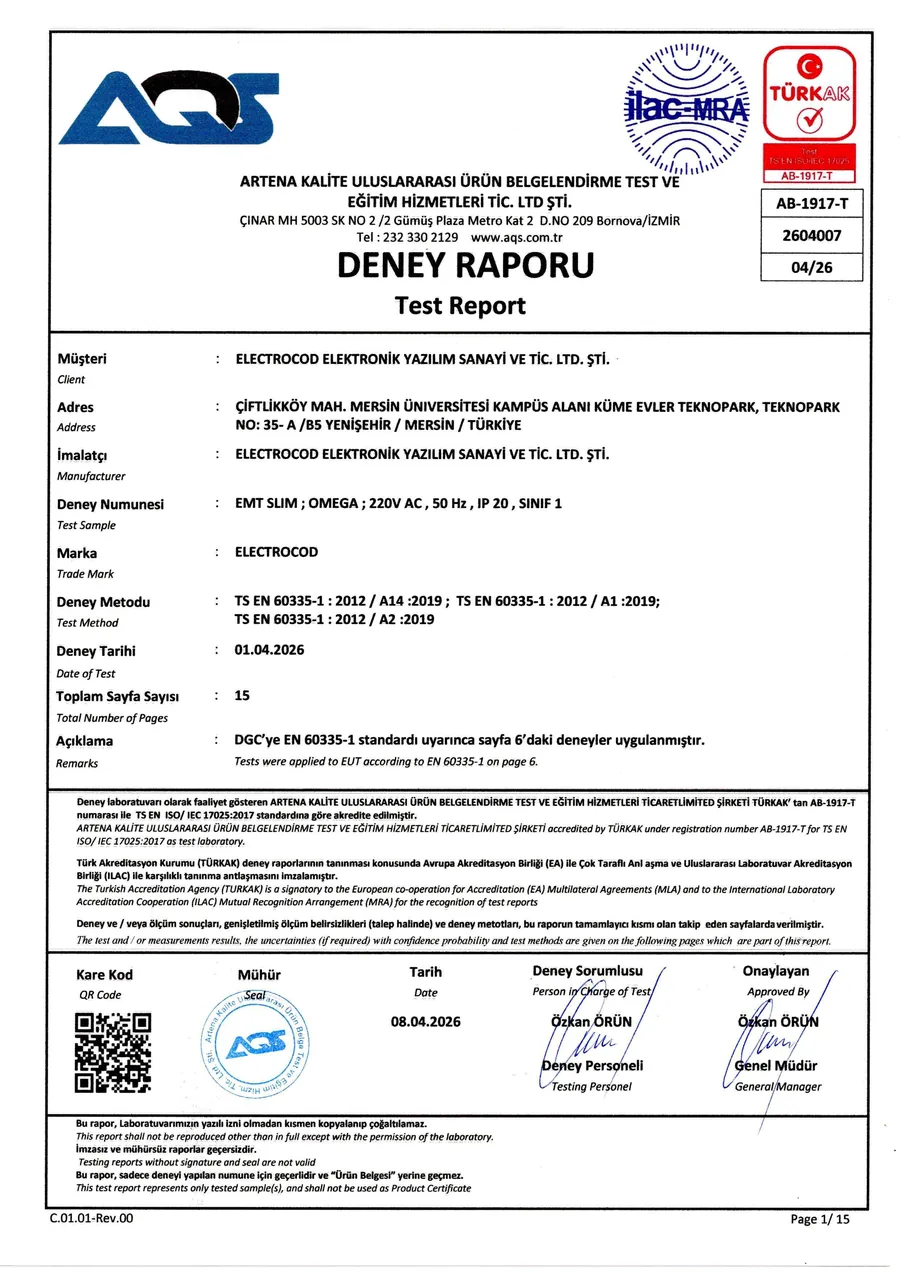

LVD test raporu
AQS-2604007 · 15 sayfa · TS EN 60335-1 · TÜRKAK akrediteli laboratuvar
Doğrulandı
RoHS beyanı
A1800617 · 2011/65/EU ve 2015/863 kapsamında teknik dosya beyanı
Sık sorulanlar
Entegrasyondan önce en çok sorulanlar
Kart hangi bobinlerle çalışır?
Bobin, kartın çalışma noktasını belirleyen parçadır. 60-150 µH endüktans aralığında darbe süresi yaklaşık 220-350 µs, tepe akımı yaklaşık 1,5-2,3 kA olur. Projeye başlarken bobin endüktansı, direnci, hedef alan şiddeti ve çalışma çevrimi birlikte değerlendirilir.
İki kanal gerçekten bağımsız mı?
Evet. Kart iki bobini birbirinden bağımsız sürer; kanal çalışma sırası ve puls programı OEM yazılımınıza göre uyarlanır. Böylece iki aplikatörü aynı anda ya da dönüşümlü çalıştırabilirsiniz.
Bobin sıcaklığı izleniyor mu?
Evet. Bobin sıcaklığı geri bildirimi cihaz kontrolüne iletilir. Sıcaklık sensörlerinin yerleşimi, hava veya sıvı soğutma düzeni ve güvenli durdurma eşikleri cihazla birlikte planlanır. Kartın kendi soğutucu bloğu fanlıdır ve iki fan çıkışı vardır.
Darbe şiddeti nasıl ayarlanıyor?
Şiddet, darbe kondansatörünün şarj gerilimiyle ayarlanır. Enerji gerilimin karesiyle arttığı için küçük gerilim değişimi belirgin şiddet farkı yaratır. Kondansatör 80 µF / 2000 V film tiptir; 2000 V'ta teorik üst sınır 160 J'dür.
