IPL ve SHR cihazları için güç ünitesiIPL POWER
IPL teknolojisiyle çalışan epilasyon ve cilt bakımı cihazlarının güç kaynağıdır. Kapasitörü şarj eder ve ksenon lambanın ışık darbesini üretmesi için gereken enerjiyi verir.
200-240 V ACGiriş
200-400 V DCÇıkış
400-600 ATepe akımı
1200-2000 WÇıkış gücü
Ürün kabiliyeti
Sisteme entegre edilmek üzere tasarlanmış güç elektroniği.
Kapasitörü şarj eder, lambayı çalıştırır.
IPL cihazlarında ışık darbesi, kapasitörde biriken enerjinin ksenon lambaya boşalmasıyla oluşur. ECP-2000 bu iki işi tek ünitede toplar: enerjiyi ayarlanabilir gerilimde biriktirir ve cihazın kontrol kartından gelen komutla darbeyi verir.

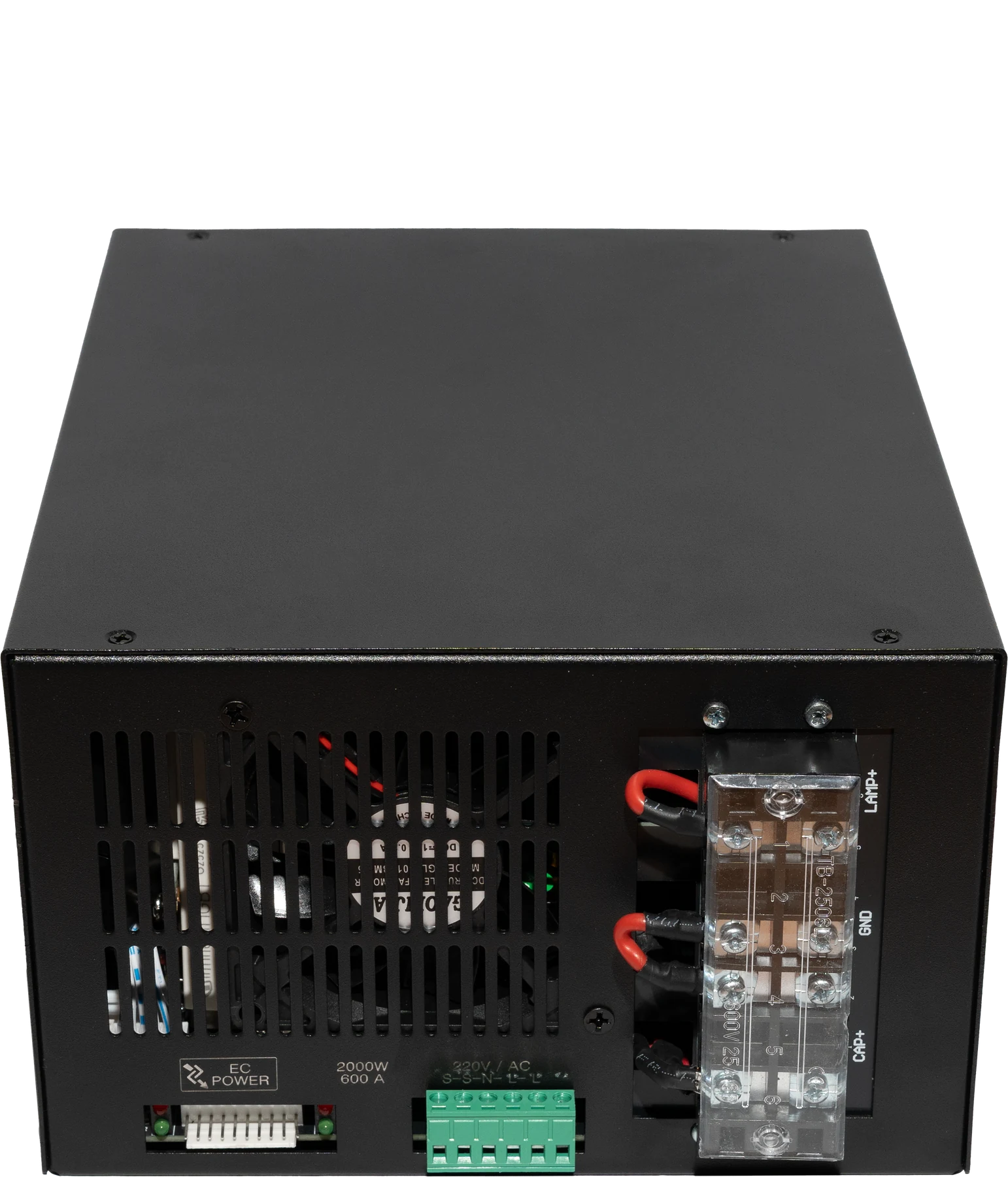

Kapalı gövde. Tüm terminaller ve kontrol arayüzü arka panelde.

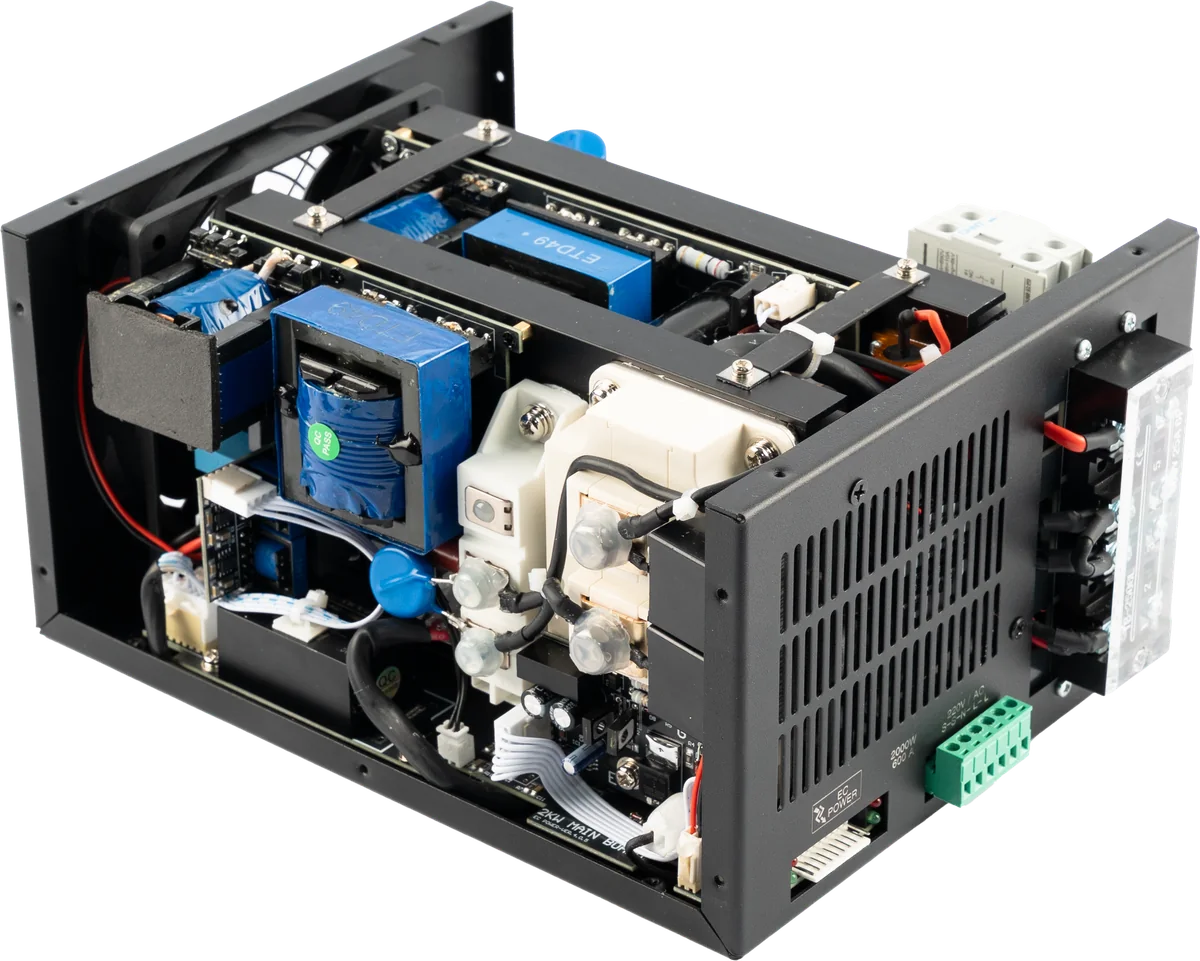

İç yapı
Gövdenin içinde ne var?
Fotoğraflar üretim hattından çıkan gerçek üniteye aittir.

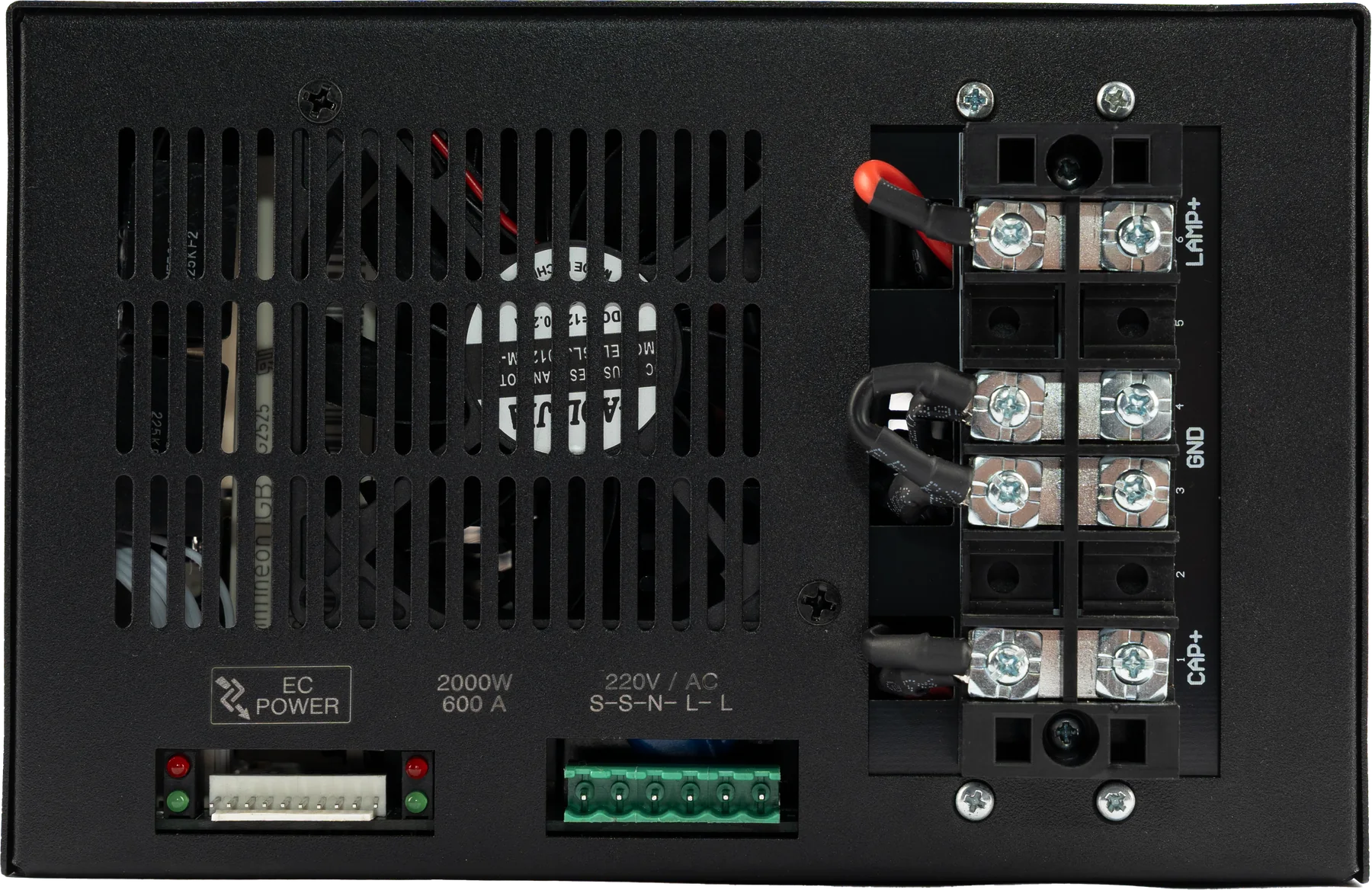

Bağlantı ve terminaller
Sisteme nasıl bağlanır?
Bütün bağlantılar arka panelde toplanmıştır. Güç terminalleri ile kontrol arayüzü ayrı bölgelerde durur; böylece kablolama karışmaz.
123456- Şebeke girişi (S-S-N-L-L)220 V AC besleme, altı uçlu yeşil klemens üzerinden. Uçlar soldan sağa S-S çalışma anahtarı girişi, N nötr ve L-L fazdır. S-S kısa devre olmazsa power start almaz; faz ise akım tek uçta toplanmasın diye iki ayrı kabloyla çekilir. AC girişinde 10 A sigorta ve en az 1,5 mm² kablo önerilir.
- Kontrol arayüzü10 pin konnektör; çıkış gerilimi referansı, şarj, simmer ve çalışma komutlarını taşır. Durum LED'leri yanındadır.
- LAMP+ / LAMP−Ksenon lamba çıkışı. Darbe akımı bu terminaller üzerinden aktarılır.
- GNDŞasi ve referans topraklama noktası. Güvenli çalışma için bağlanması zorunludur.
- CAP+ / CAP−Kapasitör bağlantısı. Kapasitör üniteyle birlikte verilir: 22000 µF / 450 V, 2000 W sınıfında 2 adet, 1200 W sınıfında 1 adet.

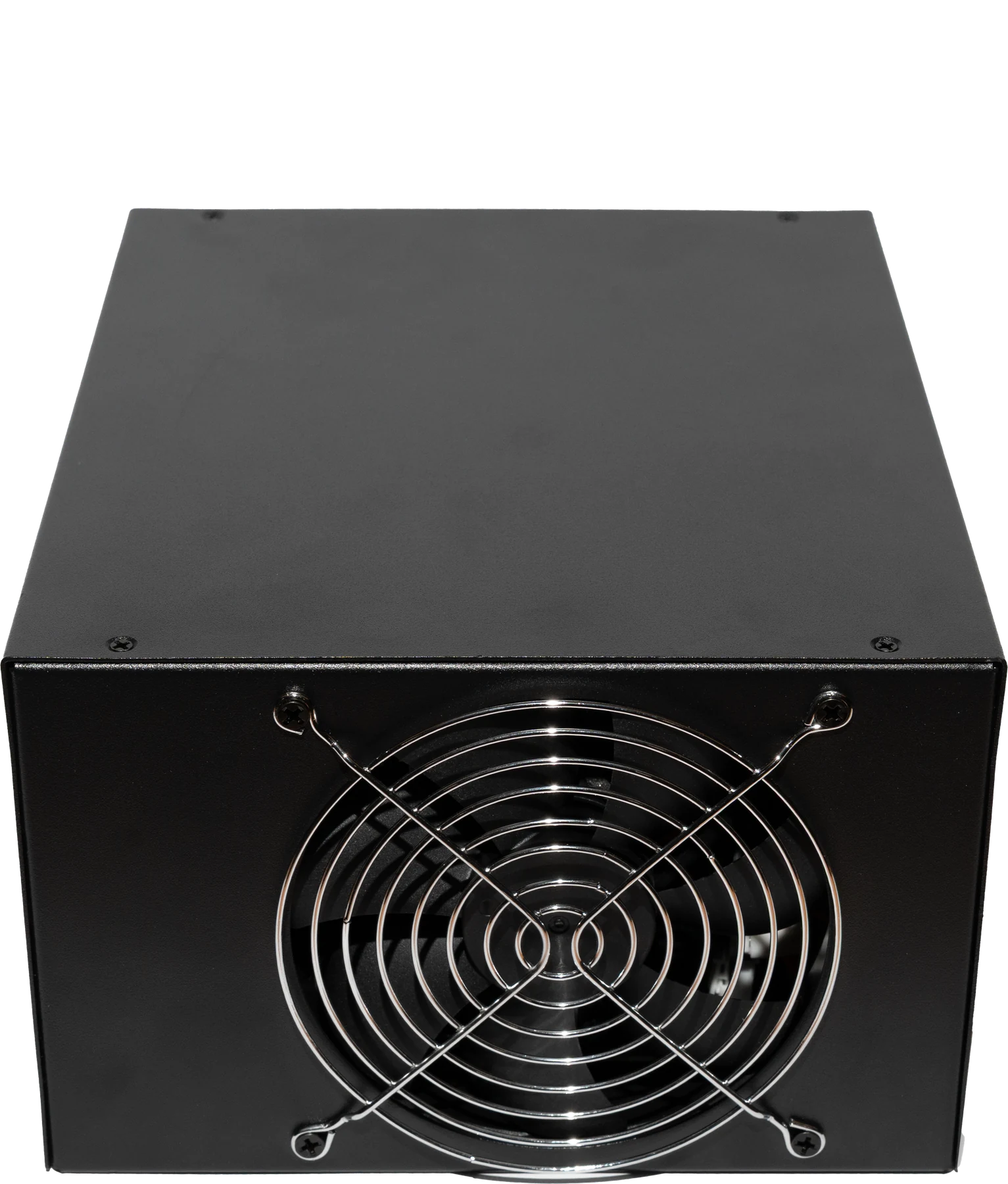

- Havalandırma ve fanZorlanmış hava çıkışı. Montajda hava akışının önü kapatılmamalıdır.
Bağlantı şeması
Enerji ve kontrol nasıl akıyor?
IPL POWER'ın cihaz içindeki yerini adım adım izleyin. Şemadaki numaralar, yukarıdaki bağlantı fotoğrafındaki terminallerle aynıdır.
1 / 5
10 pin kontrol arayüzü
- Vref2,78-5,49 V ⇄ 200-400 V
- Şarjkapasitör şarj komutu
- Simmerlamba iletken tutulur
- Çalışmadarbe tetikleme
- Geri bildirimşarj ve simmer durumu
- +12 Vkontrol beslemesi
Şema, sistem entegrasyonunu anlatmak için basitleştirilmiştir; ünitenin iç devresini göstermez. Kablo kesitleri, koruma elemanları ve nihai çalışma noktası ECP-2000 kullanım kılavuzuna göre projelendirilir.
Teknik yapı
IPL POWER teknik özellikler
Ürün ailesinden bir yapılandırma seçin. Aşağıdaki teknik değerler seçiminize göre güncellenir.
Seçili model
IP-2000W600
2000 W enerji sınıfı
200-400 V DCÇıkış gerilimi
Maks. 600 ATepe akımı
Maks. 2000 WÇıkış gücü
Ürün ailesinin ana modelidir. ECP-2000 kullanım kılavuzundaki ve CE, EMC, LVD dosyalarındaki değerler bu modele aittir.
Elektriksel değerler
- Giriş gerilimi
- 220 V AC (±%10)
- Giriş frekansı
- 50-60 Hz
- Çıkış gerilimiModele bağlı
- 200-400 V DC
- Çıkış gücüModele bağlı
- Maks. 2000 W
- Tepe akımıModele bağlı
- Maks. 600 A
Darbe ve kontrol
- Çıkış frekansı
- 1-10 Hz, ayarlanabilir
- Gerilim kontrol girişi
- 2,78-5,49 V ile 200-400 V
- Kontrol fonksiyonları
- Şarj, simmer ve çalışma
- Geri bildirim
- Şarj ve simmer durum çıkışları
- Kontrol beslemesi
- +12 V DC çıkış
Mekanik ve çevre
- Boyutlar
- 270 × 195 × 125,1 mm
- Ağırlık
- 5,4 kg
- Sıcaklık koruması
- 65 °C
- Çalışma sıcaklığı
- -20 ila 50 °C
- Yalıtım direnci
- >20 MΩ
Modele bağlı olarak işaretlenen satırlar yukarıdaki model seçimine göre değişir. Diğer değerler ve mekanik ölçüler 2026 tarihli ECP-2000 (IP-2000W600) kullanım kılavuzundan alınmıştır; 1200 W sınıfında gövde ölçüsü ve ağırlık teklif aşamasında teyit edilir. Tepe akımı ksenon lambaya bağlıdır; nihai çalışma noktası lamba, kapasitör ve cihaz mimarisiyle birlikte doğrulanmalıdır.
Entegrasyon
Cihaz mimarinize göre planlanır.
01
Güç bağlantısı
200-240 V AC giriş, harici açma-kapama bağlantısı (S-S) ve koruyucu topraklama ile sisteme alınır. Giriş klemensi S-S-N-L-L düzenindedir; faz iki ayrı kabloyla L-L uçlarına çekilir. AC girişinde 10 A sigorta ve en az 1,5 mm² kablo önerilir.
02
Enerji yolu
LAMP+, LAMP−, CAP+ ve CAP− terminalleri üzerinden ksenon lambaya ve üniteyle birlikte verilen 22000 µF / 450 V kapasitöre bağlanır.
03
Kontrol arayüzü
10 pin arayüz; çıkış gerilimi kontrolü, şarj komutu, simmer komutu, çalışma komutu ve durum geri bildirimlerini taşır.
Model ailesi
Tüm yapılandırmalar yan yana
Ortak mimari, farklı çıkış sınıfları. Modeli seçtiğinizde teknik özellikler bölümü de güncellenir.
| Model | Çıkış gerilimi | Tepe akımı | Çıkış gücü | Sınıf |
|---|---|---|---|---|
| 200-400 V DC | Maks. 600 A | Maks. 2000 W | 2000 W enerji sınıfı Referans model | |
| 200-400 V DC | Maks. 400 A | Maks. 1200 W | 1200 W enerji sınıfı |

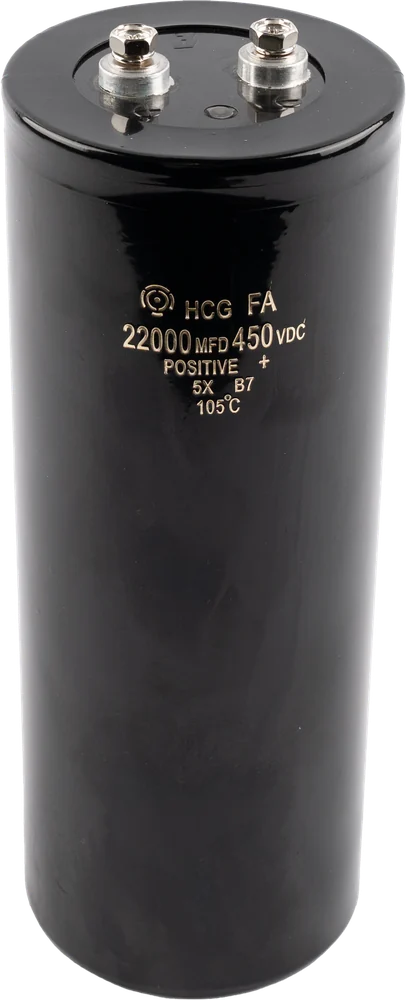

Teslimat kapsamı
Kapasitör üniteyle birlikte gelir.
Lambaya darbe enerjisini veren kapasitörü ayrıca temin etmeniz gerekmez; IPL POWER ile birlikte teslim edilir. 2000 W modelde iki adet, 1200 W modelde bir adet verilir.
- Tip
- Elektrolitik, vidalı terminal (HCG FA)
- Kapasite
- 22000 µF
- Gerilim
- 450 V DC
- Sıcaklık sınıfı
- 105 °C
- 2000 W ünite
- 2 adet
- 1200 W ünite
- 1 adet
Kapasitör ünitenin dışına, cihaz gövdesi içine yerleştirilir. Bağlantı CAP+ ve CAP− terminalleri üzerinden yapılır; kablo kesiti ve yerleşim entegrasyon aşamasında birlikte planlanır.
Kalite ve dokümanlar
Doğrulanmış ürün belgeleri.
Belge kapsamı model ve konfigürasyona göre kontrol edilir. Güncel kopyalar talep üzerine paylaşılır.
Doğrulandı
CE uygunluk sertifikası
CE 2604011 · 08.04.2026 · geçerlilik 07.04.2027 · kapsam: ECP-2000, IP-2000W300/W600, IP-1200W300/W600, IP-2400W300/W600
Doğrulandı
EMC test raporu
AQS-EMU 2604004 · 47 sayfa · emisyon ve bağışıklık deneyleri geçti
Doğrulandı
LVD test raporu
AQS-2604009 · 15 sayfa · elektriksel güvenlik deneyleri geçti
Doğrulandı
RoHS beyanı
2011/65/EU ve 2015/863 kapsamında teknik dosya beyanı
İndirilebilir
Kullanım kılavuzu
ECP-2000 · 14 sayfa · V1.0 (2026) · Türkçe ve İngilizce
Sık sorulanlar
Entegrasyondan önce en çok sorulanlar
IPL güç ünitesi kondansatörle birlikte mi geliyor?
Evet. Lambaya darbe enerjisini veren kondansatör üniteyle birlikte teslim edilir: 22000 µF / 450 V, vidalı terminalli elektrolitik tip. 2000 W modelde iki adet, 1200 W modelde bir adet verilir. Kondansatör ünitenin dışına, cihaz gövdesi içine yerleştirilir ve CAP+ / CAP− terminallerine bağlanır.
Çıkış gerilimi nasıl ayarlanıyor?
Şarj gerilimi 200-400 V DC arasında ayarlanır. Seviyeyi cihazın kendi kontrol kartı belirler: 10 pin arayüz üzerinden verilen 2,78-5,49 V analog referans bu aralığa karşılık gelir. Şarj, simmer ve çalışma komutları da aynı arayüzden gelir; şarj ve simmer durum geri bildirimleri oradan okunur.
Hangi ksenon lambalarla çalışır?
Ünite maksimum 600 A tepe akımı verebilir (1200 W modelde 400 A). Gerçek tepe akımı bağlanan ksenon lambaya bağlıdır; bu yüzden nihai çalışma noktası lamba, kondansatör ve cihaz mimarisiyle birlikte doğrulanır. Lamba tipini paylaşırsanız uygun yapılandırmayı birlikte belirleriz.
Ünitenin belgeleri var mı?
Evet. CE uygunluk sertifikası (CE 2604011), EMC test raporu (AQS-EMU 2604004), LVD test raporu (AQS-2604009) ve RoHS teknik dosya beyanı mevcuttur. EMC ve LVD deneyleri TÜRKAK akrediteli laboratuvarda yapılmıştır. Güncel kopyalar talep üzerine paylaşılır.
