Diyot lazer cihazları için güç ünitesiDIODE POWER
Diyot lazer epilasyon cihazlarının güç kaynağıdır. Lazer modülünü sabit akımla sürer; akım seviyesi cihazın kontrol kartından ayarlanır.
200-240 V ACGiriş
22-32 V DCÇıkış
50-100 AÇıkış akımı
600-1200 WÇıkış gücü
Ürün kabiliyeti
Sisteme entegre edilmek üzere tasarlanmış güç elektroniği.
Diyot lazeri sabit akımla sürer.
Diyot lazerin ışık gücünü, üzerinden geçen akım belirler. ECP-DIODE-01 bu akımı modül ısınsa da sabit tutar; seviye, cihaz kontrol kartından gelen 0-5 V analog sinyal veya PWM ile ayarlanır.

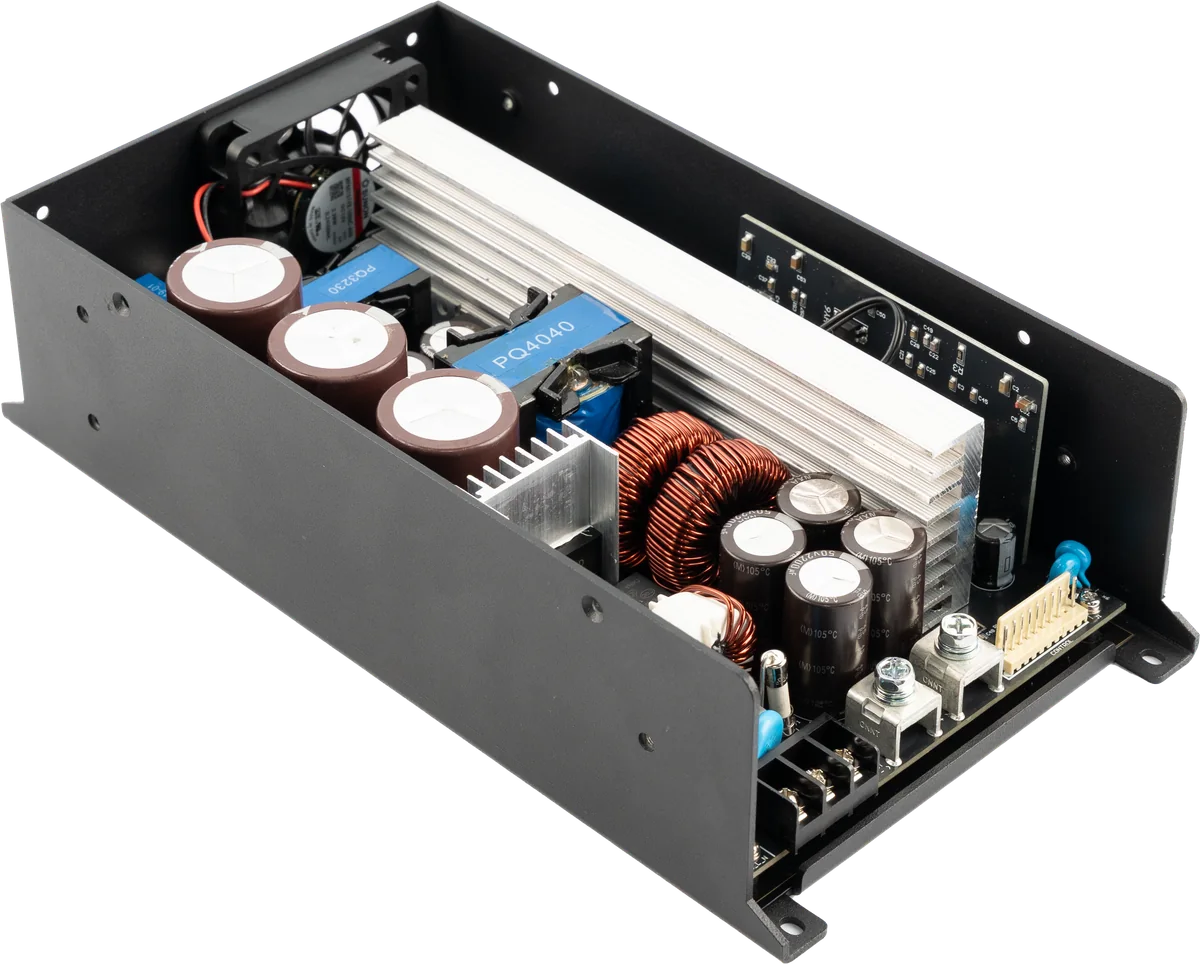

Gövde kapağı açıkken sürücü kartı ve güç katı. Soğutucu blok doğrudan hava akışının üzerindedir.

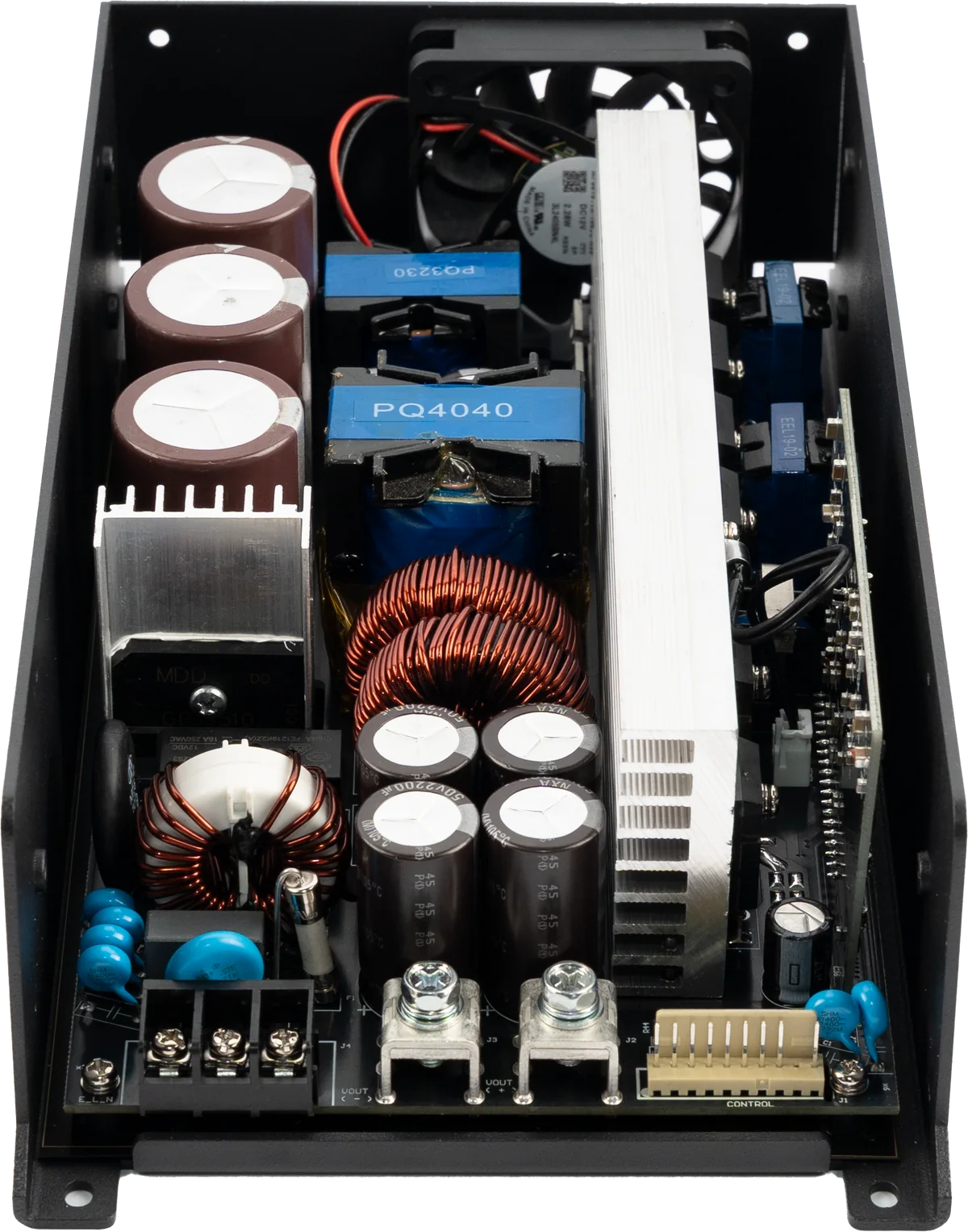

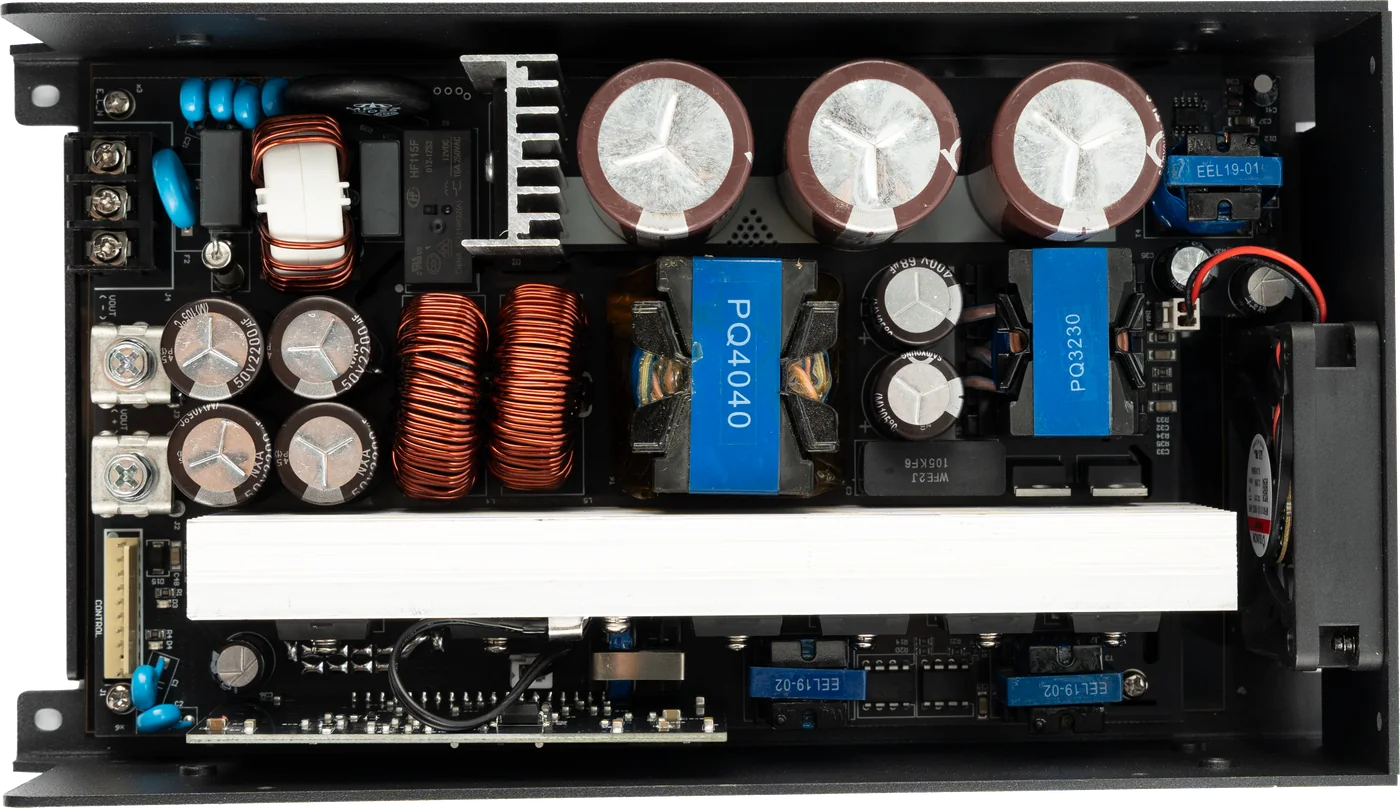

İç yapı
Gövdenin içinde ne var?
Fotoğraflar üretim hattından çıkan gerçek üniteye aittir.

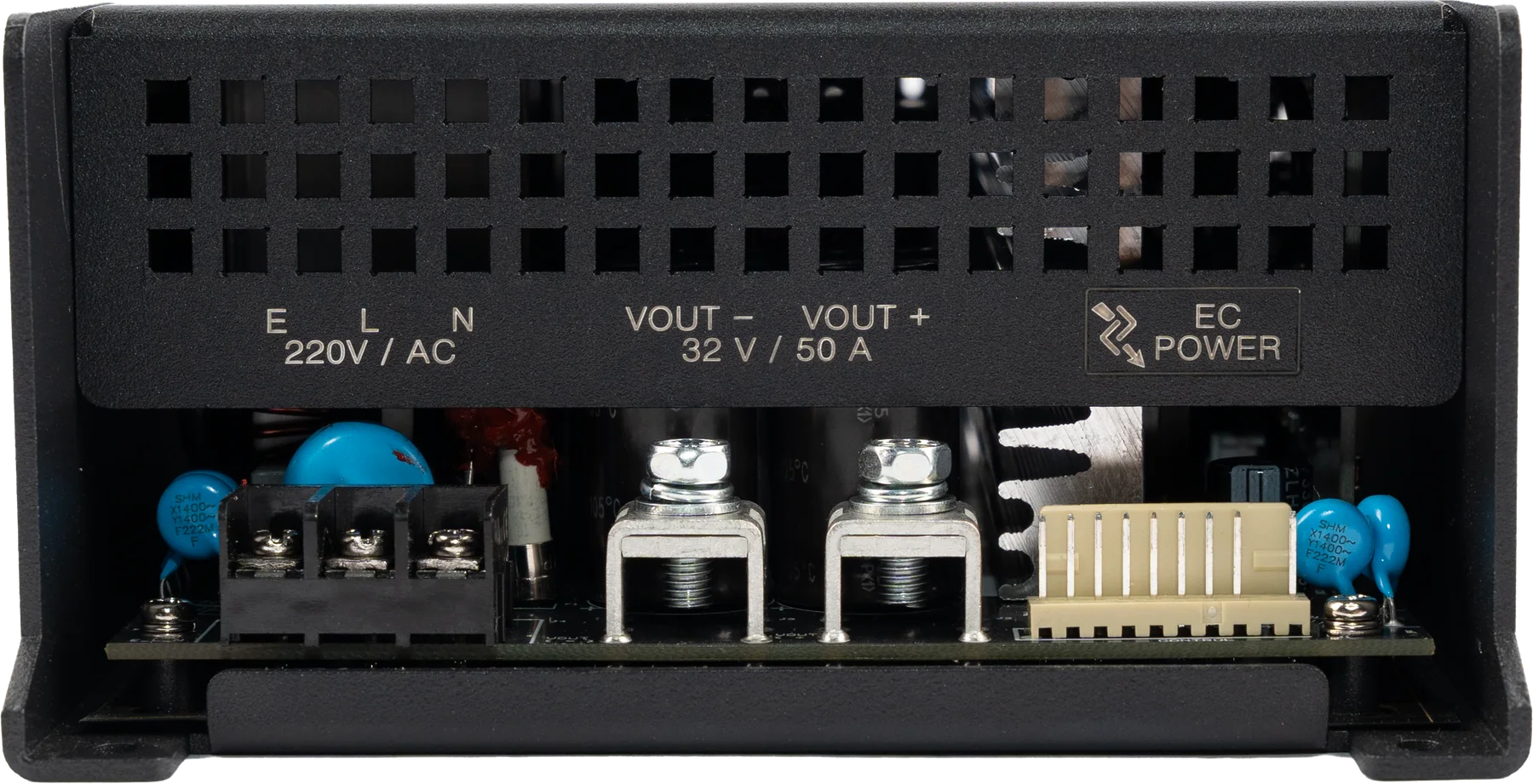

Bağlantı ve terminaller
Sisteme nasıl bağlanır?
Bağlantıların tamamı tek panelde toplanmıştır. Etiketler doğrudan gövdenin üzerinde olduğu için sahada yanlış bağlama riski azalır.
12345- Şebeke girişi (E / L / N)200-240 V AC besleme. Koruyucu toprak bağlantısı güvenli çalışma için zorunludur.
- VOUT−Diyot lazer modülüne giden negatif DC çıkış. Uygun akım kapasiteli kablo kullanılmalıdır.
- VOUT+Pozitif DC çıkış. Polarite kritiktir; ters bağlantı diyot modülüne zarar verir.
- Kontrol arayüzü10 pin arayüz; çalışma PWM girişi, başlatma sinyali, 0-5 V akım referansı, GND ve +12 V DC.
- HavalandırmaHava soğutmalı gövde. Montajda giriş ve çıkış hava yolları açık bırakılmalıdır.
Bağlantı şeması
Sabit akım diyot modülüne nasıl ulaşıyor?
DIODE POWER'ın cihaz içindeki yerini adım adım izleyin. Şemadaki numaralar, yukarıdaki bağlantı fotoğrafındaki terminallerle aynıdır.
1 / 4
10 pin kontrol arayüzü
- Akım referansı0-5 V analog / PWM
- Başlatmaçıkış etkinleştirme
- PWM çalışma1-10 Hz darbe
- GNDsinyal toprağı
- +12 Vkontrol beslemesi
Şema, sistem entegrasyonunu anlatmak için basitleştirilmiştir; ünitenin iç devresini göstermez. Çıkış kablosu kesiti, terminal sıkma momenti ve nihai çalışma noktası ECP-DIODE-01 kullanım kılavuzuna göre projelendirilir.
Teknik yapı
DIODE POWER teknik özellikler
Ürün ailesinden bir yapılandırma seçin. Aşağıdaki teknik değerler seçiminize göre güncellenir.
Seçili model
DP-32V50A
600 W sınıfı
0-32 V DCÇıkış gerilimi
0-50 AÇıkış akımı
600 WÇıkış gücü
ECP-DIODE-01 kullanım kılavuzunun referans modelidir. 32 V'a kadar çalışan diyot modülleri için 50 A sabit akım verir.
Elektriksel değerler
- Giriş gerilimi
- 200-240 V AC
- Giriş frekansı
- 50-60 Hz
- Çıkış gerilimiModele bağlı
- 0-32 V DC
- Çıkış akımıModele bağlı
- 0-50 A
- Çıkış gücüModele bağlı
- 600 W
Kontrol ve dinamik
- Çıkış modu
- Sabit akım, yük gerilimine otomatik uyum
- Kontrol sinyali
- 0-5 V analog / PWM
- PWM çalışma girişi
- 1-10 Hz
- Tepki süresi
- ≤1,5 ms
- Koruma
- Aşırı akım ve aşırı sıcaklık
Mekanik ve çevre
- Boyutlar
- 255 × 135 × 67 mm
- Ağırlık
- 1,8 kg
- Soğutma
- Hava soğutma
- Çalışma sıcaklığı
- -10 ila 45 °C
- Yalıtım direnci
- >20 MΩ
Modele bağlı olarak işaretlenen satırlar yukarıdaki model seçimine göre değişir. Diğer değerler ve mekanik ölçüler 2026 tarihli ECP-DIODE-01 (DP-32V50A) kullanım kılavuzundan alınmıştır; 100 A modellerinde gövde ölçüsü ve ağırlık teklif aşamasında teyit edilir. Diyot lazer yükü, kablo kesiti, soğutma ve kontrol sinyalleri birlikte doğrulanmalıdır.
Entegrasyon
Cihaz mimarinize göre planlanır.
01
Güç girişi
Faz, nötr ve koruyucu toprak bağlantılı 200-240 V AC giriş. Güvenli çalışma için topraklama zorunludur.
02
DC çıkış
VOUT+ ve VOUT− üzerinden diyot lazer modülüne bağlanır. Polarite ve uygun akım kapasiteli kablolama kritik önemdedir.
03
Kontrol arayüzü
Çalışma PWM girişi, başlatma sinyali, 0-5 V akım referansı, GND ve +12 V DC bağlantılarını taşıyan 10 pin arayüz.
Model ailesi
Tüm yapılandırmalar yan yana
Ortak mimari, farklı çıkış sınıfları. Modeli seçtiğinizde teknik özellikler bölümü de güncellenir.
| Model | Çıkış gerilimi | Çıkış akımı | Çıkış gücü | Sınıf |
|---|---|---|---|---|
| 0-32 V DC | 0-50 A | 600 W | 600 W sınıfı Referans model | |
| 0-32 V DC | 0-100 A | 1200 W | 1200 W sınıfı | |
| 0-24 V DC | 0-100 A | 1200 W | 1200 W sınıfı | |
| 0-22 V DC | 0-100 A | 1200 W | 1200 W sınıfı |
Teslimat kapsamı
Bu üründe harici kapasitör kullanılmaz.
DIODE POWER lazer modülünü doğrudan sabit akımla sürer; enerji depolayan bir kapasitöre ihtiyaç duymaz. Cihaz içi kablolama ve yerleşim bu sayede sadeleşir.
- Kapasitör
- Gerekmez
- Enerji yapısı
- Sürekli sabit akım
- Cihaz içi yerleşim
- Yalnızca ünite ve lazer modülü bağlantısı
Karşılaştırma: IPL, EMS ve ND-YAG ürünlerinde darbe enerjisi için kapasitör verilir; DIODE POWER'da bu bileşen yoktur.
Kalite ve dokümanlar
Doğrulanmış ürün belgeleri.
Belge kapsamı model ve konfigürasyona göre kontrol edilir. Güncel kopyalar talep üzerine paylaşılır.
Doğrulandı
CE uygunluk sertifikası
CE 2604009 · 08.04.2026 · geçerlilik 07.04.2027 · kapsam: ECP-DIODE-01, DP-32V50A, DP-22V100A, DP-32V100A, DP-48V100A
Doğrulandı
EMC test raporu
AQS-EMU 2604005 · emisyon ve bağışıklık deneyleri geçti
Doğrulandı
LVD test raporu
AQS-2604008 · 16 sayfa · elektriksel güvenlik deneyleri geçti
Doğrulandı
RoHS beyanı
2011/65/EU ve 2015/863 kapsamında teknik dosya beyanı
İndirilebilir
Kullanım kılavuzu
ECP-DIODE-01 · 14 sayfa · V1.0 (2026) · Türkçe ve İngilizce
Sık sorulanlar
Entegrasyondan önce en çok sorulanlar
Lazer akımı nasıl ayarlanıyor?
Akım seviyesi cihazın kontrol kartından verilir: 10 pin arayüz üzerinden 0-5 V analog referans veya PWM sinyaliyle. Çalışma darbesi için ayrı bir PWM girişi vardır ve 1-10 Hz aralığında çalışır. Kontrol tarafını ünitenin +12 V DC çıkışı besleyebilir.
Modül ısındığında çıkış akımı düşer mi?
Hayır. Ünite sabit akım modunda çalışır ve yük gerilimindeki değişime otomatik uyum sağlar; diyot modülü ısınıp ileri gerilimi değişse de akım ayarlanan seviyede kalır. Ayar değişikliğine tepki süresi 1,5 ms'nin altındadır.
Hangi model hangi lazer modülüne uygun?
Dört yapılandırma var: DP-32V50A (32 V · 50 A · 600 W), DP-32V100A, DP-24V100A ve DP-22V100A (üçü de 1200 W). Seçim, diyot modülünüzün anma gerilimi ve çalışma akımına göre yapılır. Modül veri sayfasını paylaşırsanız uygun modeli birlikte belirleriz.
Aşırı akım koruması var mı?
Evet. Ünitede aşırı akım ve aşırı sıcaklık koruması bulunur; hava soğutmalıdır ve -10 ila 45 °C arasında çalışır. Yalıtım direnci 20 MΩ üzerindedir. CE, EMC ve LVD belgeleri mevcuttur.
